Cómo cablear convertidores de frecuencia controlados por termopar

1. Método de cableado para convertidor de frecuencia controlado por termopar

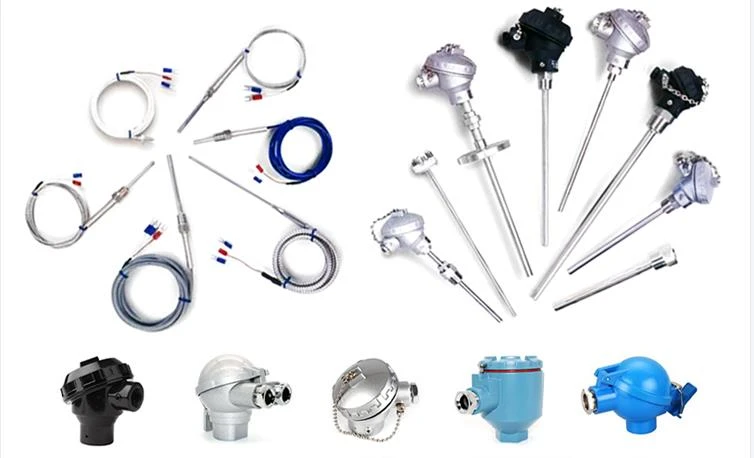

Los termopares son un instrumento de medición de temperatura de uso común, ampliamente utilizado en sistemas de control de temperatura en diversas industrias. Un convertidor de frecuencia es un dispositivo eléctrico que puede ajustar la frecuencia y el voltaje de la salida del motor para lograr el objetivo de controlar la velocidad del motor. El método de cableado del convertidor de frecuencia controlado por termopar afecta directamente la precisión de la medición de temperatura y el funcionamiento normal del convertidor de frecuencia. El método de cableado correcto puede garantizar la estabilidad y seguridad del sistema.
2. Método de cableado del termopar
El cableado del termopar requiere conectar los terminales positivo y negativo del termopar al puerto de entrada del convertidor de frecuencia. Específicamente, conecte el polo positivo del termopar al puerto de entrada de la fase A del convertidor de frecuencia y conecte el polo negativo del termopar al puerto de entrada de la fase B del convertidor de frecuencia. De este modo se puede transmitir la señal de temperatura del termopar al convertidor de frecuencia.
3. Método de cableado para convertidor de frecuencia
El cableado del convertidor de frecuencia es relativamente complejo. En primer lugar, conecte los puertos de salida de las fases A, B y C del convertidor de frecuencia a las fases U, V y W del motor. Luego, conecte el cable de tierra del convertidor de frecuencia al cable de tierra del motor. A continuación, conecte el puerto de entrada del convertidor de frecuencia a la fuente de alimentación para garantizar que el voltaje de la fuente de alimentación de entrada coincida con el voltaje nominal del convertidor de frecuencia. Luego, conecte el cableado del termopar al puerto de entrada de la fase A y al puerto de entrada de la fase B del convertidor de frecuencia.
4. Precauciones
Durante el proceso de cableado de convertidores de frecuencia controlados por termopar, hay varios puntos que necesitan especial atención:
Antes de realizar el cableado, asegúrese de verificar si los puertos de conexión del termopar y del convertidor de frecuencia están limpios y libres de impurezas; Compruebe si los tornillos del terminal están flojos; Compruebe si hay situaciones anormales, como líneas eléctricas rotas.
Al realizar el cableado, siga el diagrama de cableado proporcionado en el manual para asegurarse de que los cables y conectores de cada terminal estén conectados firmemente. Una vez completado el cableado, se pueden adoptar métodos de etiquetado apropiados para etiquetar la función de cada poste terminal.
Durante el proceso de cableado, es necesario cortar la energía y asegurarse de que los operadores hayan entendido y estén familiarizados con los procedimientos operativos de seguridad relevantes. Evite tocar o cortocircuitar terminales durante el funcionamiento, así como realizar cambios no autorizados.
Garantizar el cableado correcto del convertidor de frecuencia controlado por termopar es crucial para el funcionamiento estable del sistema de control de temperatura. El método de cableado correcto puede garantizar una transmisión precisa de las señales de temperatura desde los termopares y lograr el control de la salida del motor mediante convertidores de frecuencia. Durante el proceso de cableado, es importante leer atentamente las instrucciones y operar de acuerdo con las especificaciones para garantizar la seguridad y estabilidad del cableado.
