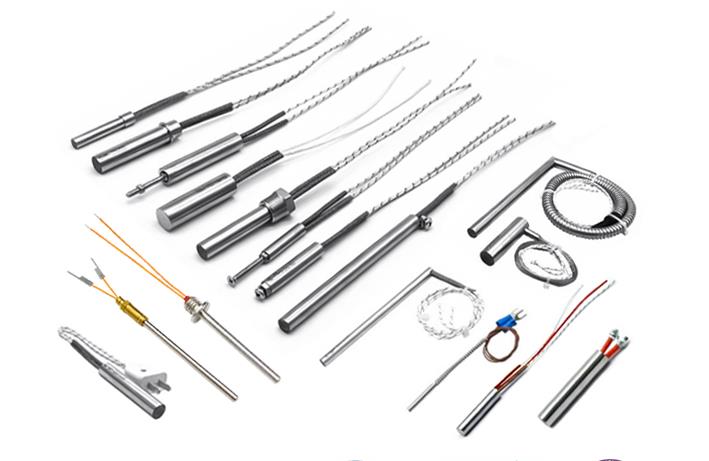

¿Cómo hacer un calentador de cartucho?

La fabricación de un calentador de cartucho implica varios pasos y requiere materiales y herramientas especiales. A continuación, se ofrece un esquema general del proceso:

**Materiales y herramientas:**

1. **Elemento calentador:** Alambre de nicromo o cinta calefactora de resistencia.
2. **Material de aislamiento:** Tubos o láminas aislantes de cerámica o mica de alta temperatura.
3. **Material de la funda:** Tubo de acero inoxidable o Incoloy (una aleación de alta temperatura), con un espesor de pared adecuado para la densidad de potencia deseada.
4. **Termopar (opcional):** Cable y aislamiento de termopar tipo K o J, para monitoreo y control de temperatura.
5. **Tapas de extremo o terminales:** Tapas de extremo de latón o acero inoxidable, clavijas de terminal y material de soldadura o epoxi de alta temperatura.
6. **Mandril de bobinado:** Un mandril o forma que coincida con el diámetro interior del calentador de cartucho deseado.
7. **Herramientas:** Pelacables, alicates de crimpeado, soldador o soplete de soldadura fuerte, tubo termorretráctil, multímetro y un taladro de columna o torno (para perforar y roscar las tapas de los extremos).

**Instrucciones paso a paso:**

1. **Diseño y cálculos:**
- Determine la potencia de salida (vatios), el voltaje y las dimensiones del calentador de cartucho necesarios según su aplicación. Calcule la resistencia necesaria utilizando la Ley de Ohm (V=IR). Asegúrese de que el calibre del cable o la cinta calefactora de resistencia elegidos proporcionen la resistencia deseada.

2. **Enrolle el elemento calefactor:**
- Envuelva el alambre de nicromo o la cinta de resistencia térmica alrededor del mandril de bobinado, manteniendo un espaciado uniforme y constante. Deje suficiente longitud en ambos extremos para conectarlos a los terminales.

3. **Insertar material de aislamiento:**
- Deslice el elemento calefactor en el tubo aislante de cerámica o mica, asegurándose de que quede bien ajustado. Si utiliza una lámina aislante, envuélvala alrededor del elemento calefactor y sujétela con un adhesivo de alta temperatura o cinta de envolver.

4. **Instalar termopar (opcional):**
- Si incorpora un termopar, colóquelo a lo largo del elemento calefactor, asegurándolo con un aislamiento de alta temperatura o incrustándolo dentro del material aislante.

5. **Montar la funda:**
- Deslice el conjunto del elemento calefactor aislado en el tubo de acero inoxidable o Incoloy, asegurándose de que no haya un espacio de aire entre el aislamiento y la funda. La funda debe ser lo suficientemente larga para acomodar el elemento calefactor y proporcionar espacio adecuado para las tapas de los extremos.

6. **Coloque las tapas de los extremos o terminales:**
- Perfore y haga agujeros en las tapas de los extremos para los pines o cables de los terminales. Inserte los extremos del cable de nicromo a través de los agujeros y sujételos con alicates de crimpado o soldadura. Alternativamente, utilice soldadura fuerte para unir los cables directamente a las tapas de los extremos. Aplique epoxi de alta temperatura para sellar las conexiones y evitar la entrada de humedad.

7. **Probar y aislar las conexiones:**
- Use un multímetro para verificar la resistencia del calentador completo, asegurándose de que coincida con sus cálculos. Coloque un tubo termorretráctil sobre las conexiones de los terminales para mayor aislamiento y alivio de tensión.

8. **Inspección y prueba final:**
- Inspeccione visualmente el calentador de cartucho para detectar cualquier signo de daño, desalineación o montaje incorrecto. Pruebe el calentador en un entorno controlado, controlando su rendimiento, estabilidad de temperatura y seguridad eléctrica.

Tenga en cuenta que la fabricación de calentadores de cartucho puede ser compleja y requiere atención a los detalles, especialmente cuando se trata de altas temperaturas y seguridad eléctrica. Si no tiene experiencia en estas tareas o no tiene acceso al equipo necesario, se recomienda comprar calentadores de cartucho prefabricados de fabricantes de confianza o consultar con un profesional.
