Cómo conectar el termopar de la caja de secado.

Los termopares son sensores comúnmente utilizados para medir la temperatura. El diagrama de cableado del termopar en el horno de secado describe cómo conectar correctamente el termopar al horno de secado para garantizar una medición y control precisos de la temperatura. A continuación se proporcionará una introducción detallada al diagrama de cableado del termopar en la caja de secado y las funciones de cada pieza.
1. Composición del diagrama de cableado.
Compuesto por cables de conexión, conectores e instrumentos de medición.
2. La función de los termopares

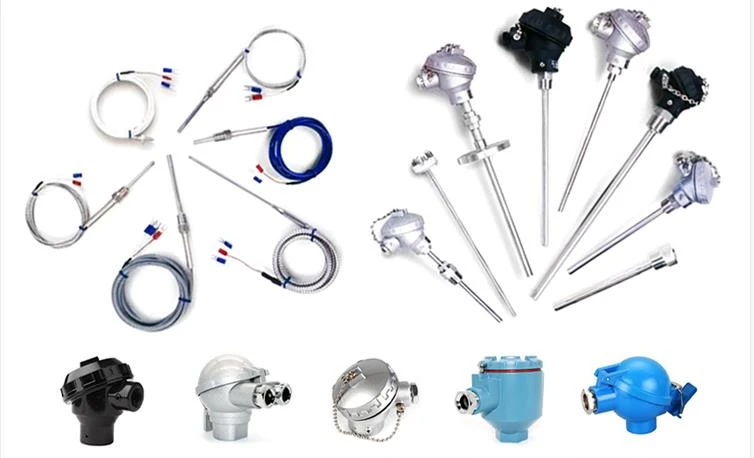

El termopar es un tipo de termómetro termoeléctrico, disponible en diferentes modelos y materiales, pudiendo seleccionarse según las necesidades. Puede convertir la temperatura en señales eléctricas y transmitirlas a instrumentos de medición a través de cables de conexión.
3. La función de conectar cables.
El cable de conexión es la parte que conecta un termopar a un conector. Debe tener buena conductividad y resistencia a altas temperaturas para garantizar una transmisión de señal precisa.
4. La función del conector.
El conector es la parte que conecta el cable de conexión al instrumento de medición. Debe tener un buen rendimiento de aislamiento y resistencia a altas temperaturas para garantizar la transmisión segura de señales.
5. El papel de los instrumentos de medición
Un instrumento de medición es un dispositivo que se utiliza para recibir señales eléctricas generadas por termopares y convertirlas en valores de temperatura. Puede monitorear y controlar la temperatura del horno de secado en tiempo real para garantizar su eficiencia de trabajo.
6. Método de cableado
Existen varios métodos de cableado para termopares, dos de los más comunes son en serie y en paralelo. La conexión en serie es adecuada para medir temperaturas en múltiples ubicaciones, mientras que la conexión en paralelo es adecuada para medir temperaturas en un amplio rango.
En resumen, el diagrama de cableado del termopar en el horno de secado es crucial para una medición y control precisos de la temperatura. La conexión adecuada de termopares, cables de conexión, conectores e instrumentos de medición puede garantizar una transmisión y monitoreo precisos de la temperatura, mejorando así la eficiencia y el rendimiento del horno de secado.
