Se forma un calentador eléctrico de cartucho– Comprender los diseños del mundo real-

Cuando la gente escucha por primera vez el término "calentador de cartucho", muchos se imaginan una varilla perfectamente recta, parecida a un lápiz-. Si bien esa forma cilíndrica clásica sigue siendo, con diferencia, la versión más común, la realidad del diseño moderno de calentadores de cartucho es mucho más diversa de lo que la mayoría de la gente cree.

De hecho, la forma de un calentador eléctrico de cartucho se ha convertido en uno de los factores clave que determina si un proyecto de calefacción tiene éxito o se convierte en un costoso dolor de cabeza.

El clásico cartucho recto: sigue siendo el rey, pero no siempre suficiente

El tradicional calentador de cartucho recto sigue siendo el caballo de batalla de la industria:

Diámetros desde Ø3 mm hasta Ø25 mm (los más populares son 6,5 mm, 8 mm, 10 mm, 12,5 mm, 16 mm, 20 mm)

Longitudes desde 15 mm hasta más de 2 metros

Materiales de la funda: acero inoxidable 304/316L, Incoloy 800/840, titanio, etc.

Es simple, económico, fácil de fabricar con alta precisión y adecuado para la gran mayoría de aplicaciones de calentamiento de orificios-. Pero cuando el objetivo de calefacción tiene una forma inusual o limitaciones de instalación especiales, la versión recta a menudo tiene problemas.

Cuando "heterosexual" ya no es la mejor respuesta

Estas son las situaciones más comunes en las que los clientes empiezan a preguntar: "¿Puedes doblarlo?" "¿Puedes darle forma de L-?" "¿Podemos tener una versión rectangular?" "¿Es posible un cartucho plano?"

Y la respuesta hoy en día suele serSí.

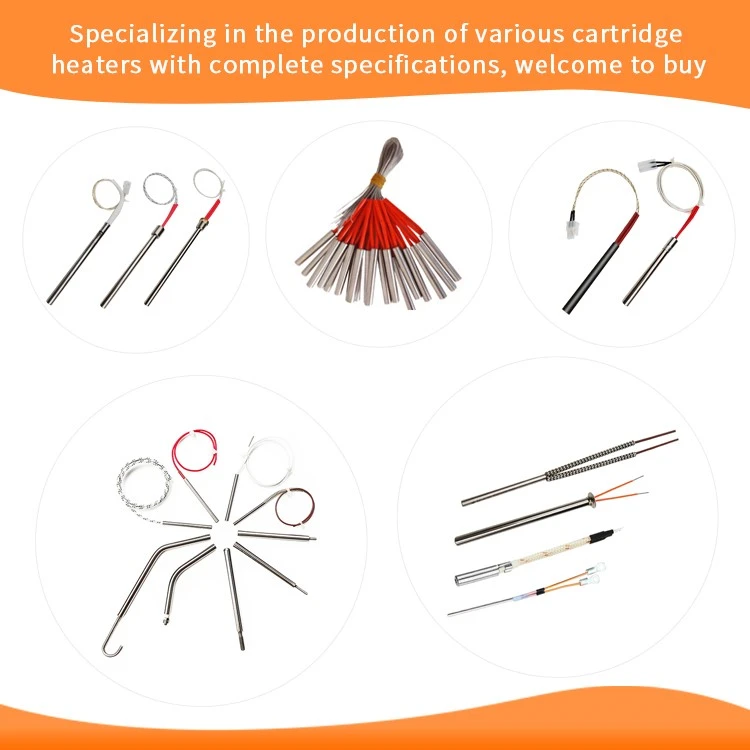

Las formas comunes de calentadores de cartucho no-rectos que se utilizan actualmente en la producción real incluyen:

Calentadores de cartucho en forma de L-/en ángulo-derechoEstilo de curvatura más popular. Muy común en máquinas de embalaje, barras de sellado, hot-ends de impresoras 3D (especialmente de gran formato-) y calentamiento lateral de moldes de plástico.

En forma de U-/Cuadrado-U/Rectangular-USe ve con frecuencia en equipos de procesamiento de alimentos, túneles retráctiles, selladoras de bandejas y algunos instrumentos de laboratorio.

Ondulado / Zigzag / SerpentinaSe utiliza cuando es necesario cubrir un área plana grande con una distribución de calor relativamente uniforme (común en máquinas laminadoras, conformado al vacío y algunos equipos de prueba de paneles solares).

Geometría compleja/multiplegado personalizadaPiense en placas calefactoras con múltiples secciones de subida/bajada, o en calentar alrededor de obstáculos en el molde.

Calentadores de cartucho planos / ovalados / rectangularesLa sección transversal-ya no es redonda. Estos son más difíciles y costosos de fabricar, pero extremadamente valiosos cuando se necesita:

Mejor transferencia de calor en ranuras estrechas

Área de contacto más grande

Menor densidad de vatios en materiales sensibles

Potencia distribuida + flexión complejaDiferentes zonas de calentamiento con diferente potencia a lo largo de un calentador curvo continuo, algo que ahora es bastante común en herramientas-de alta gama.

Cosas que debe saber antes de pedir un calentador de cartucho doblado o con una forma especial

Radio de curvatura mínimo normalmente entre 1,5 y 2,5 veces el diámetro (según el diámetro y el fabricante)

La sección fría (la parte no-calefactora) debe ser lo suficientemente larga en ambos lados de la curva.

La precisión del doblado suele ser de ±1 a 2 mm (los moldes de alta-precisión pueden requerir procesos especiales)

A menudo es necesario reducir la densidad de vatios entre un 15 y un 30 % en comparación con las versiones rectas.

La colocación del termopar interno se vuelve más desafiante

La dirección de salida del cable es mucho más importante (muy importante para la instalación del molde)
