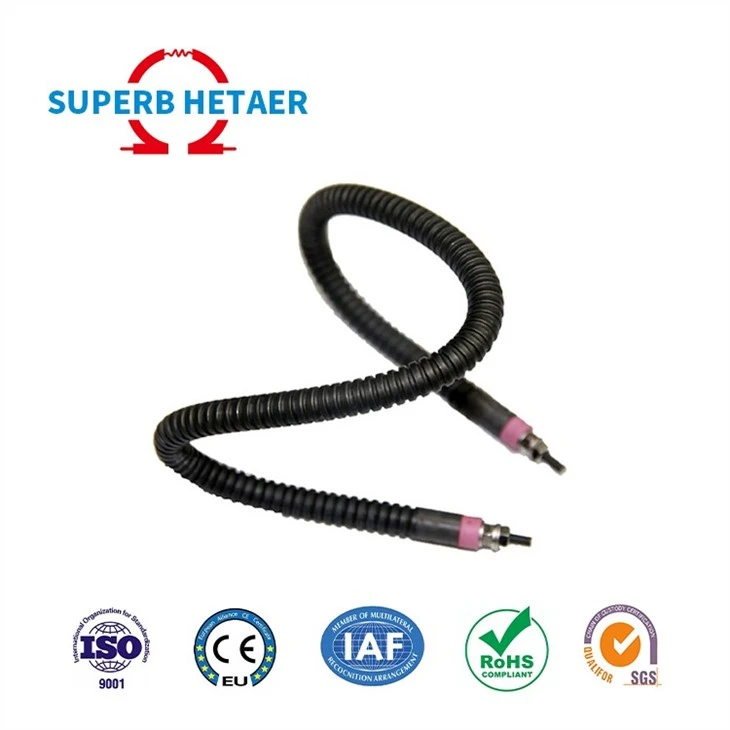

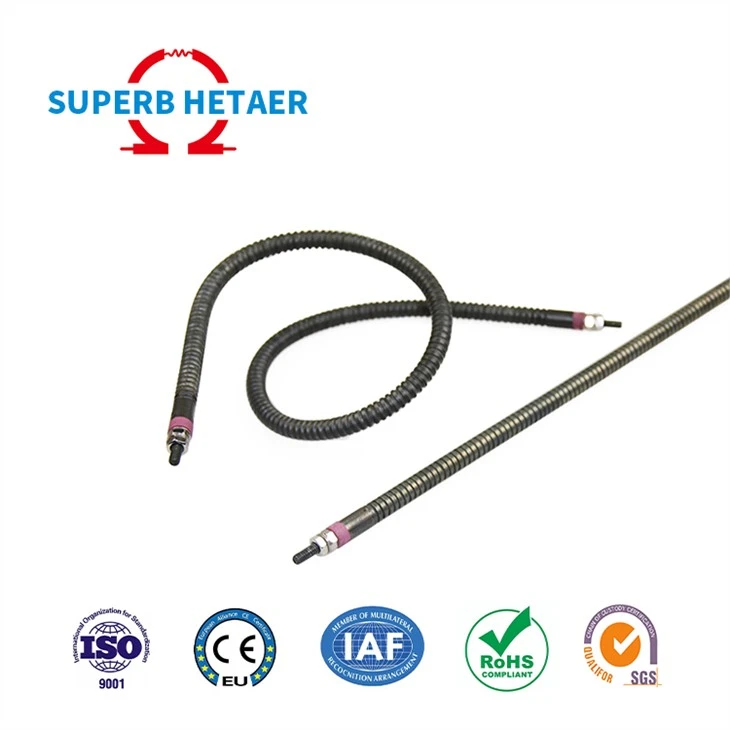

Industrial Stainless Steel Flexible Hot Runner Tubular Manifold Heater
Industrial Stainless Steel Flexible Hot Runner Tubular Manifold Heater
Industrial Stainless Steel Flexible Hot Runner Tubular Manifold Heater
Industrial Stainless Steel Flexible Hot Runner Tubular Manifold Heater
Industrial Stainless Steel Flexible Hot Runner Tubular Manifold Heater
Calentador de colector tubular de canal caliente flexible industrial de acero inoxidable
Elementos calefactores tubulares flexibles para colectores de canales calientes (Proporcionan servicio de formación y doblado de tuberías de calefacción) 1. Material de la tubería exterior: SUS304 -- 9.5 * 0.6T 2. Relleno: polvo de magnesia de alta temperatura 3. Calentamiento cable: cable de alta resistencia a altas temperaturas de alta calidad 4. Varilla de guía: acero inoxidable m3 ...
Descripción
Elementos calefactores tubulares flexibles para colectores de canales calientes
1. Material de la tubería exterior: SUS304 -- 9.5 * 0.6T 2. Relleno: polvo de magnesia de alta temperatura 3. Cable calefactor: cable resistente a altas temperaturas de alta calidad 4. Varilla guía: acero inoxidable m3 y tornillo, plano y almohadilla elástica 5. Barrera de aislamiento: porcelana 95 (tratamiento térmico sumergiendo aceite de silicona) 6. Sellador: aceite de silicona (kf-99) 7. Longitud sin calentar: unos 30 mm en ambos extremos 8. Radio de curvatura : r9mm
Tamaño: D8mm/6mm/6.6mm/8.5mm/10mm Cuadrado:6x6mm 8x8mm
|
Longitud |
300-1550mm |
400-2100mm |
|
Corriente maxima |
12A |
15A |
|
Voltaje nominal |
Menos de 230V |
Menos de 400V |
|
Potencia |
más -10 por ciento |
más -10 por ciento |
|
Resistencia dieléctrica |
1.5HV |
1.5HV |
|
Aislamiento MΩ |
Más de 5 MΩ |
Más de 5 MΩ |
|
Corriente de fuga |
Menos de 0.5 mA |
Menos de 0.5 mA |
|
Mínimo sin calefacción |
30 mm |
35 mm |
|
Pines terminales |
M3 x 0,50 mm / poste liso |
M4 x 0,70 mm |
|
Datos técnicos y tolerancias
|
|
|
Potencia
|
más 5 por ciento - 10 por ciento
|
|
Resistencia
|
más 10 por ciento - 5 por ciento
|
|
Resistencia dieléctrica
|
1500 V
|
|
Aislamiento (frío 1000 V CC)
|
> 10 MΩ
|
|
Corriente de fuga (fría)
|
< 0,5 mA
|
|
Temperatura máxima de trabajo
|
750 grados
|
|
Tolerancia de longitud
|
± 2 por ciento (mín. ± 5 mm)
|
|
Dependiendo del número de curvas, la longitud de hotflex puede aumentar
|
||||||
|
Tipo Hotflex
|
L mín [mm]
|
L máx [mm]
|
Sección de tubo máx. [mm]
|
Radio de curvatura mínimo interno
|
máx. carga superficial de la vaina [W/cm²]
|
máx. potencia [W] a 230 V
|
|
Ø 6.5
|
300
|
1800
|
24
|
6.5
|
10
|
2190
|
|
Ø 8.0
|
300
|
2600
|
10
|
10
|
15
|
5200
|
|
Ø 8.5
|
300
|
2600
|
10
|
10
|
15
|
5200
|
|
Materiales de cubierta/cubierta |
SUS304/ SUS321/ SUS316/ SUS316L/ SUS310S/ Incoloy800/ Incoloy840/ Cobre/ Titanio |
|
Estilos de terminales |
Pasadores lisos/Terminales de bandera/Terminal de pala/Terminal de tornillo/Terminal especial |
|
Forma |
U/ Horquilla/ W/ Z/ Recto/ Espiral/ Circular (con extensión)/ Doble bucle/ Horquilla doblada |
|
Tapa final |
Extremo cerámico (estándar)/ Cemento/ Epoxi/ Sello RTV |
|
Tipo de construcción |
Estampado/alta densidad de vatios: hasta 1400 grados F (760 grados) |
|
Material de la funda |
acero inoxidable |
|
Corriente de fuga |
< 0.5 ma a 253 v ca |
|
Temperatura de la cubierta del elemento calefactor |
máx. 700 grados c |
|
Voltaje estándar |
230 v |
|
Prueba de alto voltaje |
1000 V CA |
|
Resistencia de aislamiento |
resistencia de aislamiento - Mayor o igual a 5 mω a 500 v dc |
|
Tolerancia de potencia |
±10 por ciento |
|
Tolerancia de longitud |
± 1,5 por ciento |
|
Dimensiones de la ranura |
para 8 mm: 7,80 (±0,05) mm x 8,00 (±0,10) mm |
|
para 8,5 mm: 8,30 (±0,05) mm x 8,50 (±0,10) mm |
